Bastel-Projekt "
DCF77 Funkuhren Decodierung"
und Wissenswertes


Mit altem DOS Betriebs-System Rechner im Jahr 2012

Klick auf die Bildschirm-Kopien und es wird größer.

    !  Download der Bastelei hier als:
    !  "DCF77-Decodierung.zip"
    !  Größe ca. 2,1Mbyte

Kurzbeschreibung:
Ein DCF77-Signal wird auf der Frequenz 77,5Khz in der
Nähe von Frankfurt/Main ausgestrahlt und
von handelsüblichen Funkuhren decodiert und angezeigt.

Hier kann man es auch auf einem PC decodieren.
Für mein beiliegendes DOS-Programm DCF77_F.EXE benötigt
man ein selbst aufgebautes DCF77-Empfänger-Modul oder
eine einfachere kleine Aufbauvariante.

Das Kernstück ist immer eine DCF77-Empfänger-
Platine mit Ferrit-Antenne.
Bei Conrad war der Empfänger seit 2020 nicht mehr erhältlich.
(Klick hier) Und man sieht die Verkaufs-Seite von Reichelt.

DCF77-Empfänger von Pollin oder Reichelt sind nur mit einer Transistor-Zusatzbeschaltung am Ausgang und
mit einer zusätzlichen Stromversorgungs-Schaltung einsetzbar!

Genaueres (Klick hier)


Der DCF77-Empfänger wird dabei
an den COM-Port des Computers angeschlossen.

Auch 2023 funktionierte die Decodierung noch perfekt.
Jetzt aber mit altem Windows XP Rechner...

Mein DOS-DCF77-Decodierungs-Programm DCF77_F.exe
funktioniert nur mit Windows XP als letztes Windows-Programm,
wo noch DOS-Programme laufen !!!


Wenn man hier klickt findet man eine ähnliche
DCF77-Decodier-Möglichkeit als
reines Windows-Programm.
Jede Sekunde innerhalb einer laufenden Minute kommt
ein Impuls mit einer Länge von entweder 100msec (als Low)
oder 200msec (als High).

In der 59-zigsten Sekunde fehlt dieser Impuls.
Dies ist die Synchronisation-Lücke.
Man kann ab dieser Lücke, also beginnend mit
der neuen Minute, durch einfaches zählen jedem Impuls
seine Bedeutung zuordnen.

Im Programm DCF77_F.EXE wird dies ausgewertet und
exakt angezeigt, wenn keine Übertragungs- bzw.
Empfangsfehler aufgetreten sind.

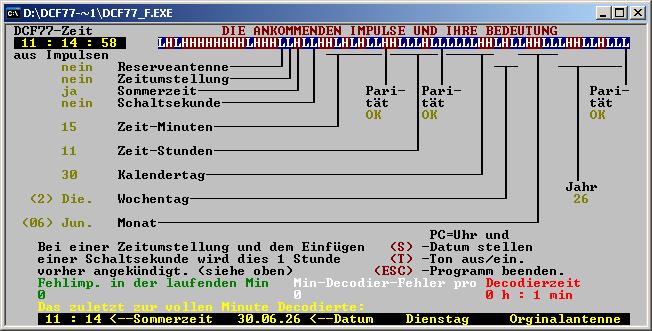

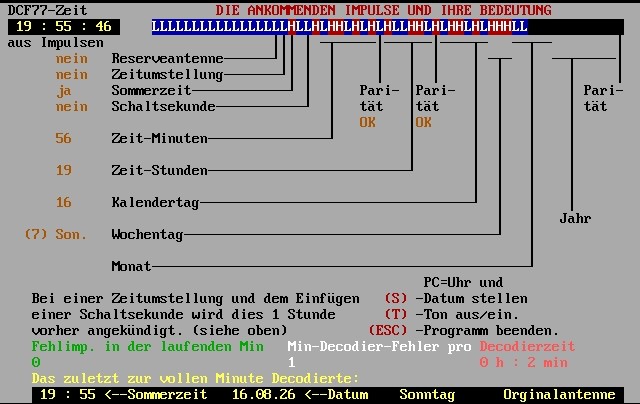

In den Bildern sieht man, wie alle Impulse innerhalb
einer vollen Minute gerade zu dieser Zeit decodiert wurden.



ZUR DCF77-DECODIERUNG !!!!!!!
Die exakte Impuls-Decodierungs-Tabelle von mir
( KLICK HIER )



Im Bild unterhalb sieht man den Stromlaufplan der "Einfachen Bastel-Variante" für mein DOS-Programm  DCF77_F.exe  .....

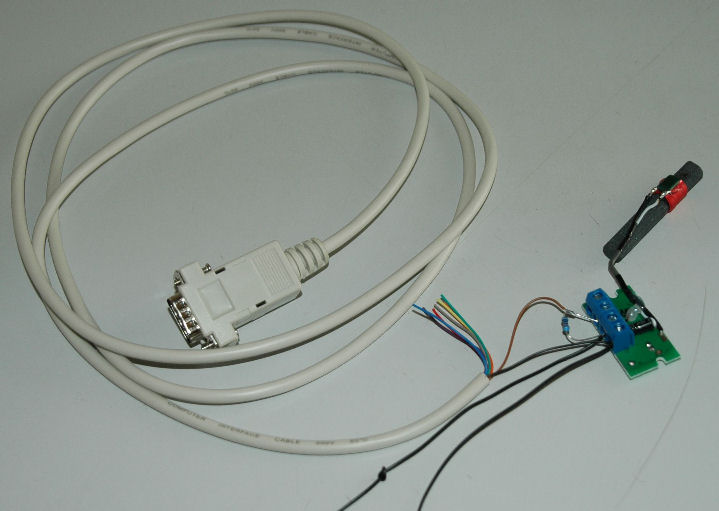

Hier sieht man Fotos vom "Einfachen Aufbau"
Noch mit altem Conrad-Empfänger !
Ich bin ca. 400Km von Frankfurt/Main entfernt.

Eine DCF77-Decodierung hat eigentlich immer funktioniert.

Nur bei Gewittern und Sturm kam es
zu Decodier-Fehlern bei dem "Einfachen Aufbau".
Und elektromagnetische Störfelder, wie Trafos
und Schaltnetzteile sollte man vermeiden.





Wissenswertes
Man kann die eigene interne PC-Uhr-ZEIT genau sofort ONLINE kontrollieren,
wenn man : ( HIER KLICKT )


NOCH WAS:
Wenn man die eigene interne PC-UHR genauestens stellen (synchronisieren) will,
gibt es ein PC-Uhr-Synchronisier-Programm.

  KLICK HIER und es geht auf die Homepage Seite zum Downloaden.

(
ohne Zusatz-Gerät und Schaltung //// nur die Software installieren... )
( dann stellt es automatisch die PC-Uhrzeit immer nach "gewisser" / wählbarer Zeit genau ein )
(
im Amateurfunk [Betriebsart FT8] wird solch eine genaueste Zeit [+/-0,1sec] benötigt )

Weiteres zu DCF77
Folgende Signale konnte ich auf meinem Amateurfunk-KW-Empfänger
in der Betriebsart CW (Morsen) als Ton empfangen (Stand 2006) :

-- 77.5Khz deutsche DCF77-Signale     hier als Hörprobe (MP3)

-- 60.0Khz englische MSF-Signale        hier als Hörprobe (MP3)

-- 75.0Khz Schweizer HBG-Signale      hier als Hörprobe (MP3)       Immer von ca. der 57sec bis zur 5sec

Bei den 100msec / 200msec Impulsen hört man keinen Ton.
Die Tonpausen sind also die Impulse.
Fast wie beim "Umgedrehten Morsen" ...
Der DCF-Sender wird also nur ein- und ausgeschaltet, wie bei einer Morsetaste mit Sender ...

Bei allen Hörproben ist die Synchronisation-Lücken-Pause in der 59-zigsten Sekunde als längerer Ton gut zu erkennen.
Alle Hörproben (Codierungen) sind ein wenig unterschiedlich, obwohl man dies nicht gleich hört.
Es gibt beim englischen MSF-Signal und Schweizer-HBG-Signal Doppelte-Impulse innerhalb einer Sekunde ...

Das Schweizer HBG-Signal ist Ende 2011 abgeschaltet worden. Die Antennenmasten waren defekt.    Zur Wikipedia-Info (Klick hier)

Das englische MSF-Signal war 2023 mit geringer Feldstärke bei mir in Süd-Brandenburg (ca. 1000Km)  immer noch zu empfangen.
Klick rechts drauf und es geht zur englischen MSF-Signal-Seite :  https://www.npl.co.uk/msf-signal


Zu Wetterinformationen mittels DCF77
Seit Ende 2006 wird hier nicht nur die Uhrzeit usw... übertragen, sondern auch Wetterinformationen (nur bei DCF77)
für 90 Regionen innerhalb Europas.
Wenn man hier klickt kann man das grundlegende Codierungsprinzip und die 90 Regionen-Aufteilung erkennen.
Die Wetterinformationen sind in den "Sekunden-Bits" 1 bis 14 zu finden.     siehe auch: (klick hier)

Die Wetter-Codierung ist Lizenz- und Patentgeschützt !!

Eine Wetter-Auswertungs-Decoder-Schaltung ist nur
mit einem zusätzlichem "patentiertem" Decoder-Chip ( HKW581 ) möglich.
Die Entschlüsselung erfolgt also ausschließlich über die dafür vorgesehene Hardware,
um vom "Computer" oder "Gerät" angezeigt zu werden.

Ein reines Software-Programm für den PC ohne Zusatz-Schaltkreis HKW581 ist mir nicht bekannt.
Meine logische Vermutung : Es ist ja Patentgeschützt!
                                                Man will Wetterstationen verkaufen!
Ein PC-Programm ist sehr schwierig zu programmieren und
kann auch nicht von Bastlern kostenlos veröffentlicht werden, wegen Patent!

Den zusätzlichen Schaltkreis HKW581 kann man kaufen ( KLICK HIER ) !

Um eine Wetter-Auswertung (Codierung) von einer Region zu erhalten,
muss der Empfänger 24 Stunden lang Daten fehlerfrei liefern.
Erst nach 24 Stunden steht die exakte Wetter-Information von mehreren Tagen in der Anzeige...


ABER
Sehr interessant hierzu ist eine
ONLINE-LIVE-
DCF77-Wetter-und-Zeit-Decodierung

mit dem Schaltkreis HKW581
.

!!! KLICK HIER !!!

Hier könnte man nachsehen,
ob ein DCF77-Signal auch tatsächlich
zur jetzigen Zeit gesendet wird.

Manchmal, bei schlechtem Wetter (Sturm, Gewitter und zur Wartung)
schaltet man den DCF77-Sender in Frankfurt/Main ab.
Die Abschalt-Dauer lag bisher immer bei ca. 3 bis 6 Stunden...
