Bastelei "Vergesslichkeits-Schalter" für die Toilette
mit dem Controller PIC12F675
|
!!!!!!!!!!!!!!!!!!!
Bei der Elektronik wird mit 220Volt geschaltet.
Nur ein Elektriker kann diesen Aufbau aufbauen.
Ich warne !!!
Ein Laie sollte hier die Finger von lassen!!!
Ich komme für keinen Schaden auf.
!!!!!!!!!!!!!!!!!!!
|
Diese Bastelei ist
seit März 2013 ohne Ausfälle im Einsatz !
Dezember 2017
wurde eine 2.-te Software programmiert.
Das Dauerlicht
schaltet jetzt NICHT auf Dauerlicht.
Es schaltet hier nach
ca. 3 Stunden ab.
Beide (alt+neu) Software-Varianten liegen
dem Download bei. |
 |
!
Download der Bastelanleitung
hier als :
! "Toiletten-Vergesslichkeits-Schalter.zip"
(Größe ca. 2,0Mbyte)
Kurzbeschreibung:
In unserer Toilette lässt man häufig das Licht brennen .
Der Schalter befindet sich außerhalb der Toilette.
Man sieht nicht, ob noch Licht brennt oder nicht .
Der hier veröffentlichte Aufbau soll dies verhindern .
Mit einem üblichen Taster (220V) wird das Licht mit
einem kurzen Tasterdruck eingeschaltet .
Und mit einem kurzen Tasterdruck wieder ausgeschaltet .
Hat man nun das Licht vergessen auszuschalten, schaltet
es nach einer bestimmten Zeit automatisch aus .
Es läuft also in der Elektronik eine Uhr .
Mit einem Einstellregler kann man die automatische
Aus-Schaltzeit einstellen. (von 30sec bis 20min)
Will man nun Dauerlicht (beim Sauber machen) haben,
drückt man den Taster länger als 3sec .
Besser gesagt, man muss den Taster so lange drücken
bis die Kontroll-LED
zu blinken beginnt .
Das Ausschalten des Dauerlichtes erfolgt
wie üblich mit einem kurzen
Tasterdruck .
|
 |
Im Normalzustand leuchtet die
Kontroll-LED, wenn das Licht der Toilette aus ist, damit man den
Taster auch im Dunkeln findet.
Die Elektronik befindet sich in einer 40mm tiefen Unterputz-Dose
mit
Blind-Abdeckung und der Kontroll-LED.
(besser eine 60mm tiefe
Unterputz-Dose)
Darüber befindet sich der 220V-Taster
in einer weiteren Unterputzdose.
Es werden also zwei Unterputzdosen für diesen Aufbau genutzt.
Dabei muss eine Netzspannung von 220Volt vorhanden sein.
Und die Anschlüsse für die Toiletten-Lampe
müssen in der
Unterputz-Dose anliegen.
|
 |
 |

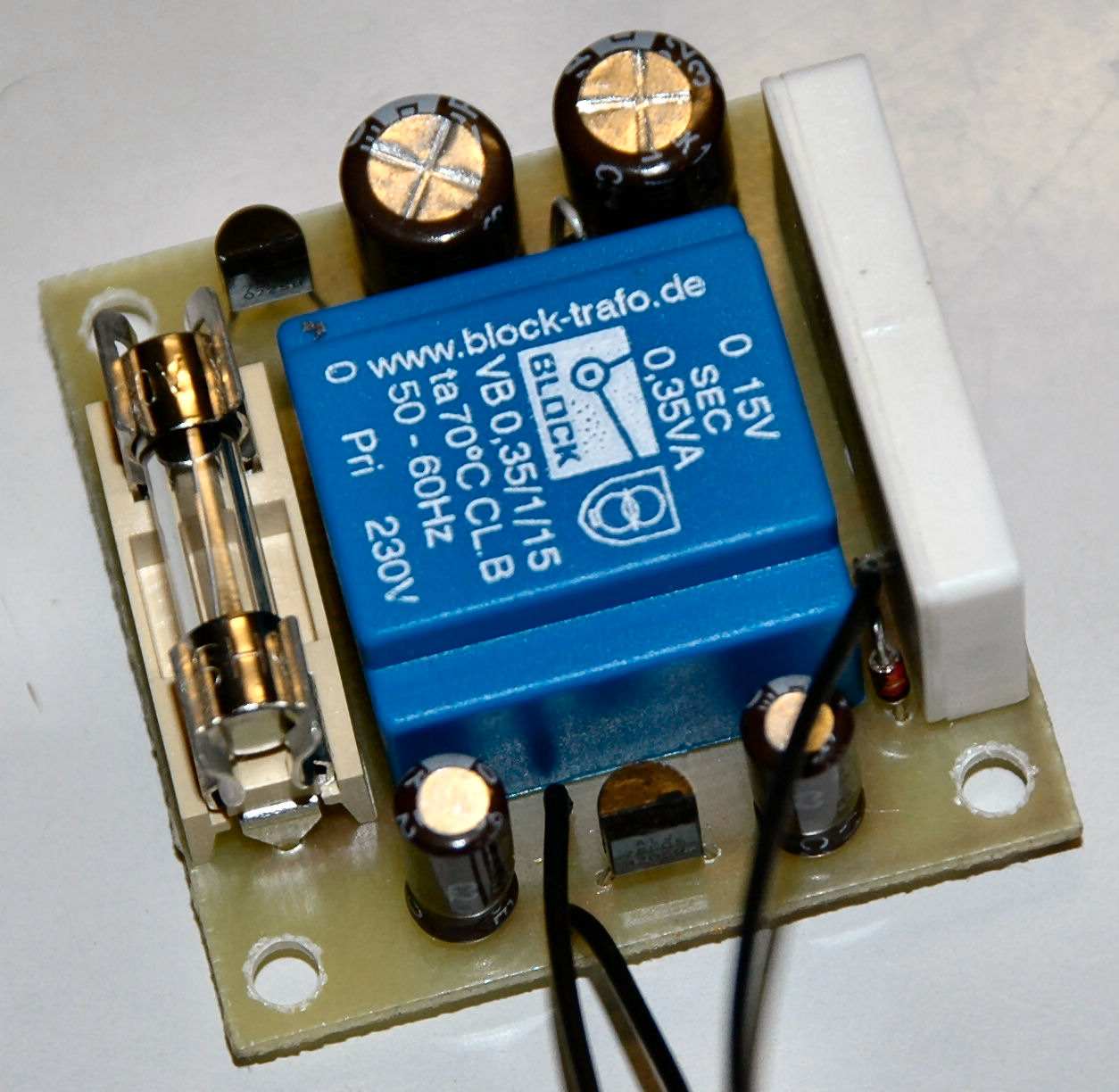

Links die 2
bestückten Leiterplatten.
Unterhalb sieht man den "Huckepack-Aufbau"
.
Stromlaufplan vorab (Klick
hier)
Und die PIC-Software als hex- und
asm-File liegt dem Download
natürlich
bei....
Also die komplette Bastelanleitung findet
man im Download.
Klick auf die Fotos und sie werden größer. |
Meine persönliche Wertung:
In dieser Form gibt es dies nicht zu kaufen.
Auch nicht als Multifunktions-Relais.
Ein Multifunktionsrelais ist zu groß um es
in einer Unterputz-Dose unterzubringen.
Und das Funktionsprinzip ist meist ein anderes, als hier bei dem Bastel-Aufbau.
Man denke nur an einen automatischen Treppenhauslicht-Schalter.
Hier wird bei jedem erneuten Tasterdruck
die Leuchtzeit neu gestartet und nicht beendet, wie bei der
Bastelei !
Dennoch gibt es so etwas:
Einen Bewegungsmelder, welcher auch in einer Unterputzsteckdose untergebracht werden kann.
Dieser Bewegungsmelder muss sich aber innerhalb
der Toilette befinden. (man denke an Gaststätten-Toiletten
usw...)
Und nicht wie bei mir, wo der Toilettenschalter außerhalb ist.
Hier könnte
man nicht das alte Stromleitungsnetz verwenden, wie
bei meiner Bastelei ...
Es müsste, bei einem Bewegungsmelder neu
installiert werden. (Fliesen aufhacken...)
|
|
